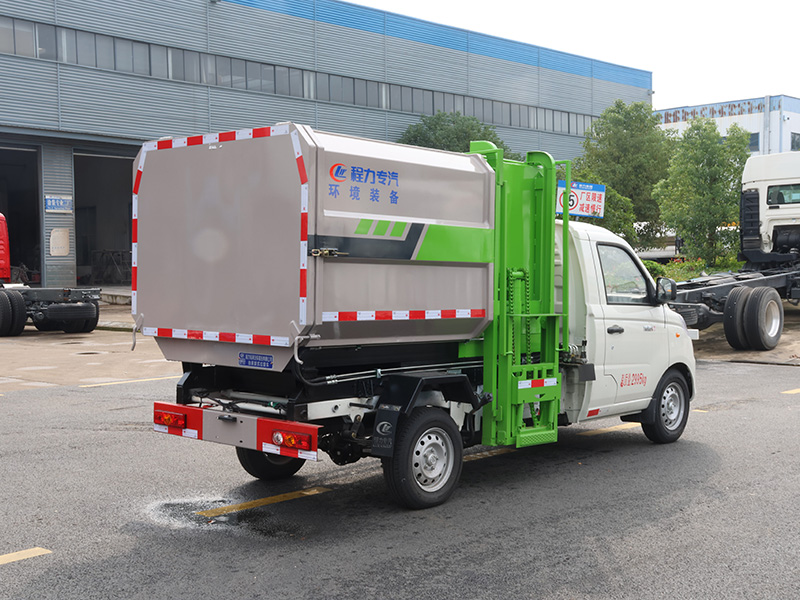

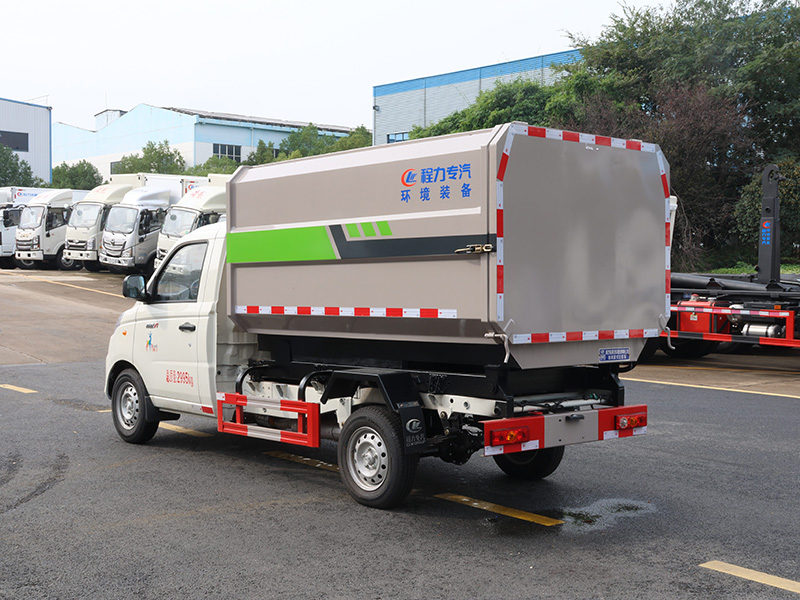

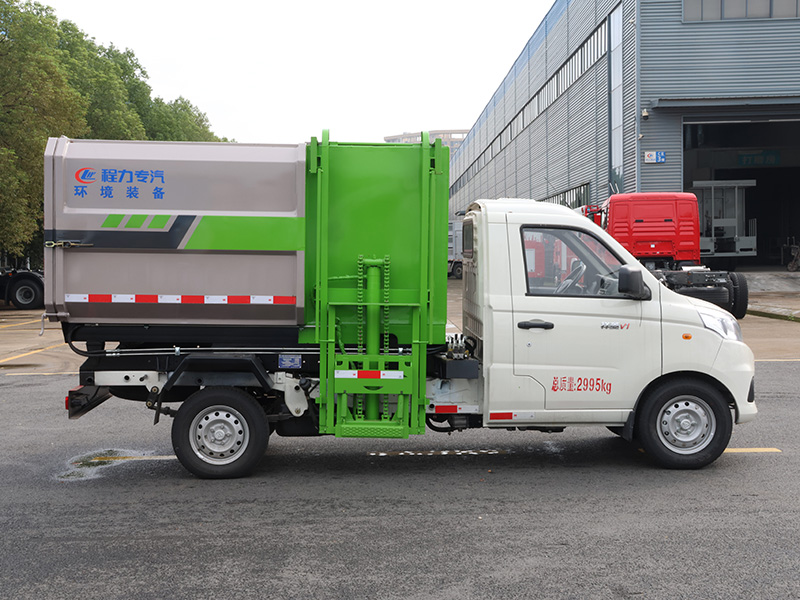

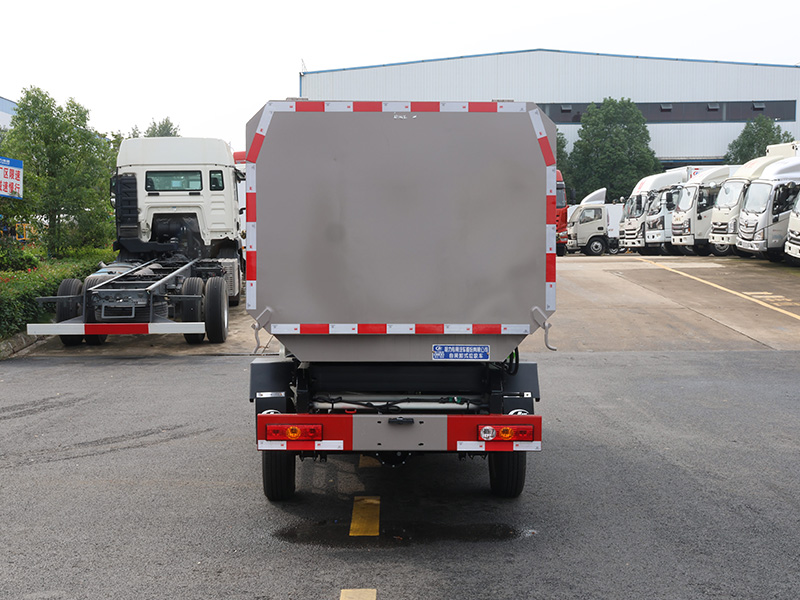

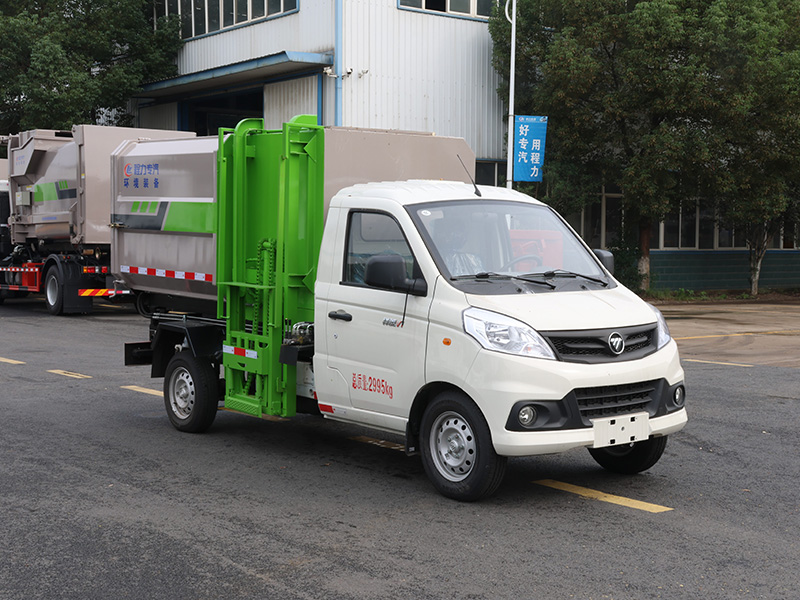

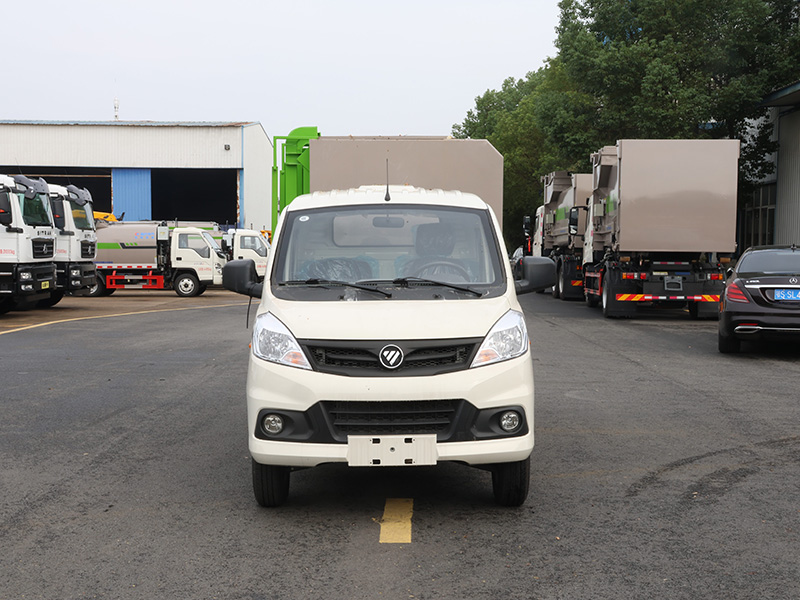

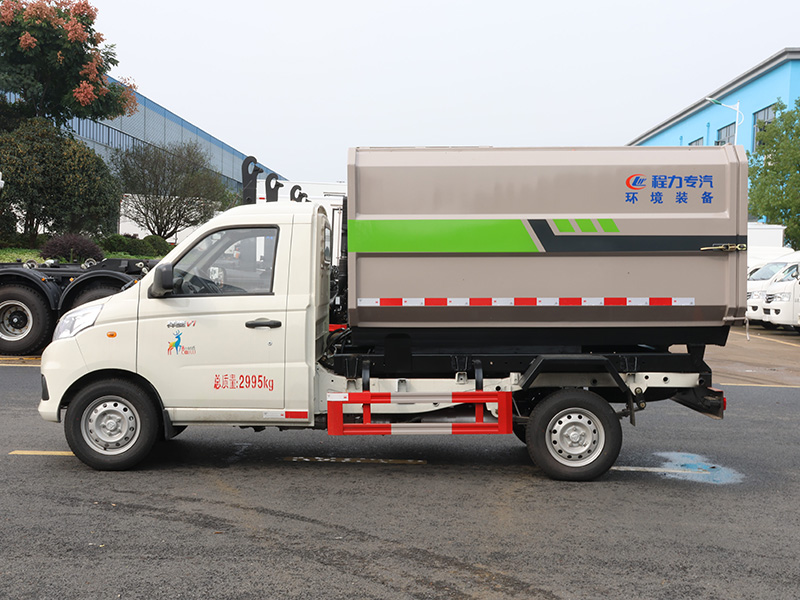

福田祥菱V1挂桶垃圾车

①底盘配置：福田祥菱V-1600车身，东安122马力发动机，轴距3415，DAT18R-5档变速箱，电动助力转向、 175R14轮胎 、ABS、电动助力转向、前稳定杆、油刹。

②上装配置：

1、装载容量：3方

2、实际可装载桶数：15桶（240L）

3、箱体结构：前部侧面带有挂桶提升机构

4、上装液压：液压质保二年

5、箱体材质:Q235碳钢

6、操作方式:手电一体操作（手动操作+遥控）

7、装卸方式：120L/240L挂桶作业

8、其它配置：可自动举升垃圾桶倒入垃圾，120/240L塑料桶通用，提升机顶部自动翻盖，带有手动油门，提高作业效率，箱体底部双液压缸举升自卸，箱体尾部设有挡水槽防止污水外泄，尾门装有橡胶密封条，防止二次污染

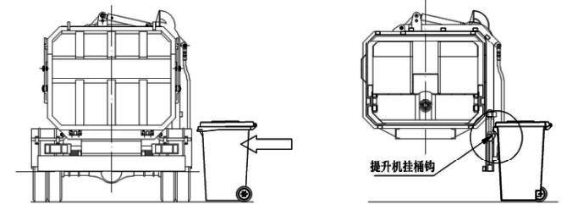

1.将垃圾桶推**挂桶提升机并对准挂钩处，使用遥控或手动操作挂桶提升机构上升，此时上盖油缸带动提升机拉杆向上运动，垃圾桶被提起的同时上盖也逐渐打开；

如图；

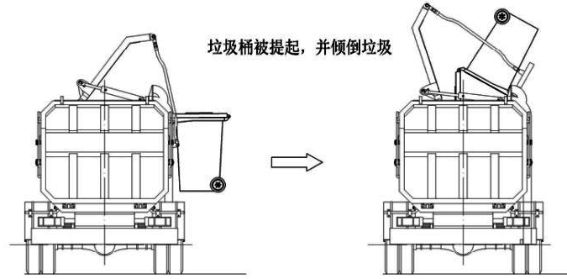

2.当提升机和垃圾桶上升到一定位置，垃圾桶被锁紧（或压紧），垃圾桶随提升机翻板一起上升到箱体顶端，上盖完全打开，并将垃圾桶内垃圾倒入箱体；

如图；

3. 桶内垃圾倒完后，使用遥控或手动操作挂桶提升机构下降，此时上盖油缸收回，从而使提升机拉杆和垃圾桶向下翻转，垃圾桶逐渐被放下并松开，直**放回地面；松开提升机操作开关（或手柄）回中位，**移开垃圾桶，完成一次垃圾装载的工作。

注意：垃圾运输车操作时，提升机旁和垃圾桶下严禁站人！

挂桶垃圾车又称自装卸式垃圾车是由密封式垃圾厢、液压系统、操作系统组成，能配几十个垃圾桶，实现一车与多个垃圾桶联合作业，厢体上的液压升降装置可将垃圾桶吊上、放下，上下升降，上下一次工作循环时间为50S，密封式厢体环保卫生，可避免二次污染。其自装式的挂桶装置可直接将路边的垃圾桶挂在上面用提升机直接到在垃圾箱体里面省去了装垃圾的麻烦。

应严格按规定保养垃圾车，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开支，**限度地延长垃圾车的使用寿命。

（一）底盘保养

底盘应严格遵守其使用说明书的规定，进行日、周例行保养。

（二）作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**，内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

（1）检查紧固车厢、作业装置、轴等部位的连接螺栓；

（2）按时对各润滑点加注润滑脂或润滑油；

（3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；

（4）检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

（1）各作业装置中的零部件是否有轻微变形，必要时给予校正；

（2）检查密封胶条的磨损情况，必要时更换；

（3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整，消除隐患。

（1）检查并修复各处焊缝，特别是各重要部位的焊缝；

（2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；

（3）检查各液压元件。

（4）清洗液压油箱，各滤油器、空气滤清器和液压管路，更换液压油。对有损伤的密封件和软管应予及时更换；
